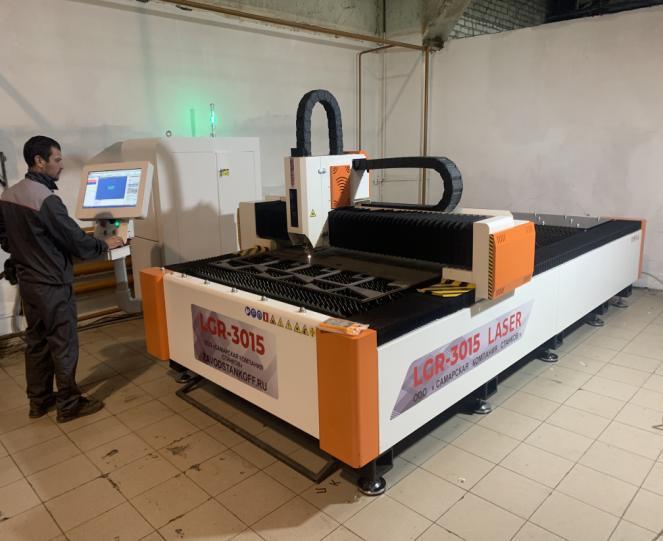

Станок лазерной резки с ЧПУ «LGR-3015»

Станки сторонних производителей

Предназначен для качественного лазерного раскроя листового металла с рабочей зоной 3050 х 1030 мм, черная сталь толщиной до 0.5 до 20 мм (зависит от источника резки).

Нержавеющая сталь от 0.5-12мм.



Основные технические характеристики:

Наименование

Параметры

Примечание

1

Размеры рабочего стола

3050*1550 мм, ход по Z » 150 мм



2

Максимальная нагрузка на стол

1500 кг



3

Обшивка стола

с 4 х сторон



4

Система ЧПУ

производства Россия



5

Двигатели

Сервомоторы YASKAWA

850вт

6

Система для автоматического контроля высоты факела при резке

Емкостного типа, позволяет работать с металлами различной толщины, от

0,5 мм.



7

Датчик поиска металла

Емкостного типа. Позволяет определить вертикальное положение листа, не прогибая его перед каждым

проколом.



8

Максимальная толщина резки,

Источник 1квт

1.5квт

2квт

3кВт



(10 мм пробивка)

(14 мм пробивка)

(16 мм пробивка)

(20 мм пробивка)

Источники

производства

Китай

Raycus

Reci

опционально IPG

9

Точность позиционирования

0,02…0,1 мм



10

Скорость перемещения максимальная

до 100 000 мм/мин



11

Вес оборудования

» 2500 кг



13

Цвет корпуса установки

Черный, серый



14

Программное обеспечение

программа для раскроя CypCut



15

Воздушный компрессор



Поставляется отдельно

16

Источник Лазера

Китай

Raycus, Reci или опционально IPG

Модель источника оговаривается с заказчиком

17

Производство

Россия, г.Самара,

ул. Луцкая 3, лит 48А





КОНСТРУКЦИЯ СТАНКА (из чего состоит)

Рабочий  стол  сухого  типа,  интегрированный  в  конструкцию  машины.

Ширина раскроечного стола 1550 мм, длина стола 3050 мм.

Конструкция стола, цельносварная, позволяет уверенно работать оператору с полноформатными листами толщиной до 20 мм, не    боясь что при погрузке-разгрузке толстолистового материала станок может потерять свою геометрию и тем самым потерять свою точность позиционирования. Рабочая поверхность стола сразу готова к работе.

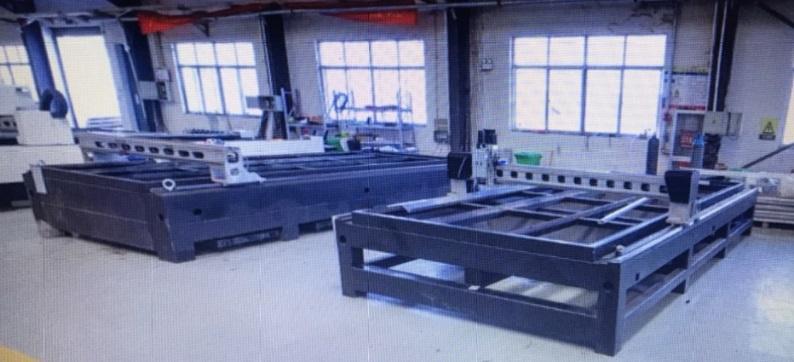

Конструкция рамы LGR-3015:

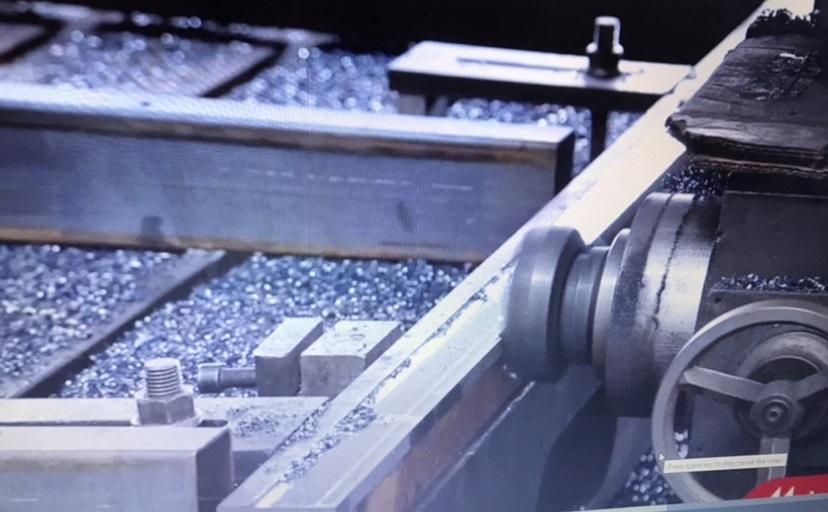

Сварная рама из толстостенной трубы сначала проходит снятие напряжений после сварки, далее фрезеруется для получения идеальной поверхности.

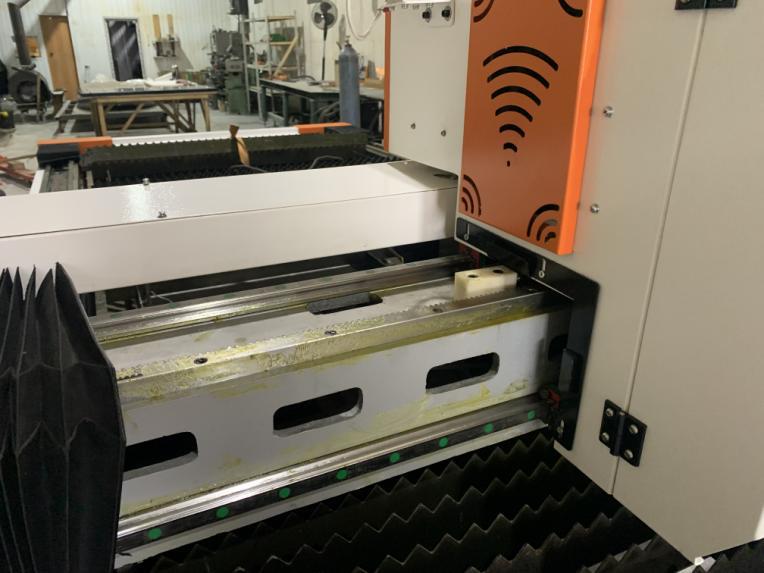

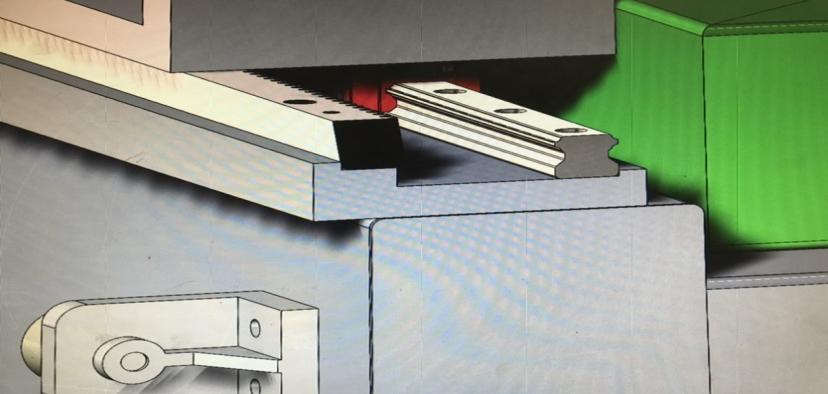

Установка направляющих и зубчатой реки производится на фрезерованную поверхность рамы для получения высокоточной и долговечной работы станка.

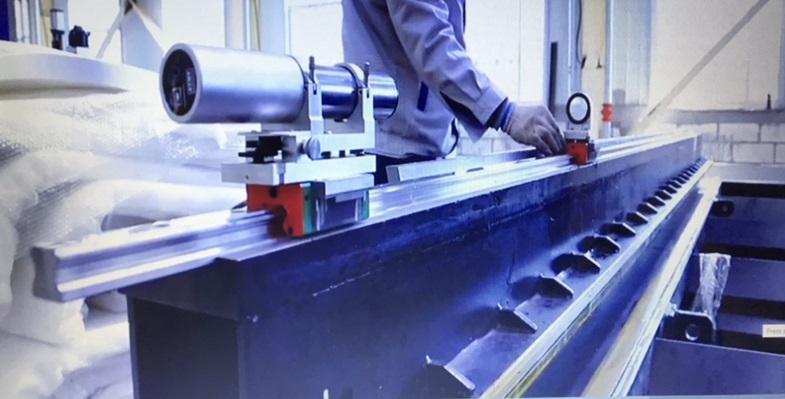

Установка направляющих производится с помощью оптических приборов и индикаторов часового типа.

Портальная балка станка является важным элементом, выполнен из цельно литого авиационного алюминия. Толщина стенок балки 12мм. При динамичном движении выдерживает высокие нагрузки.

Установка направляющих производится с помощью оптических приборов и индикаторов часового типа.
Портальная балка станка является важным элементом, выполнен из цельно литого авиационного алюминия. Толщина стенок балки 12мм. При динамичном движении выдерживает высокие нагрузки

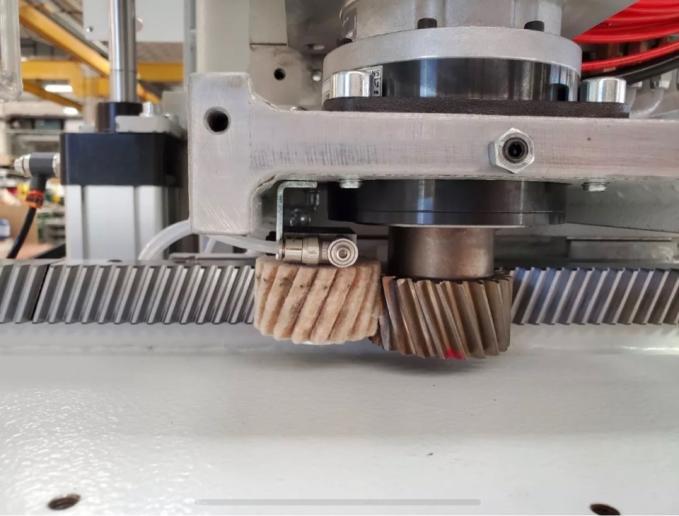

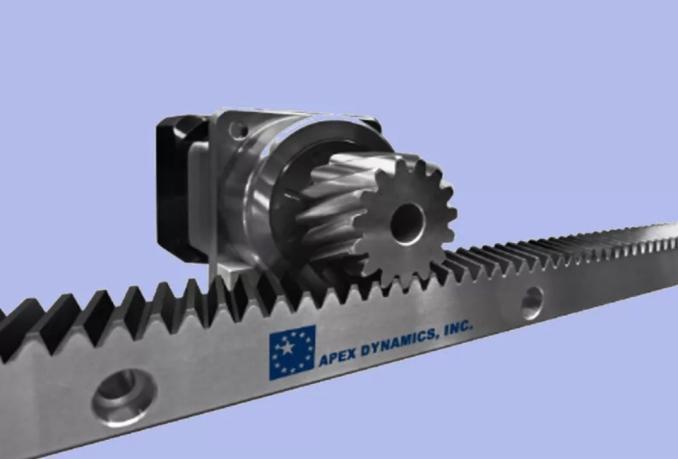

Система привода на основе редукторов и зубчатых реек Надежные косозубые рейки YYC или LEADRACK Тайвань применяются для создания высокоточных высоконагруженных реечных передачах в приводах станков с ЧПУ. Имеют большой ресурс работы и низкую шумность. Производство TAIWAN. Редукторы SIMPHO Тайвань MOTOREDUCER Франция.
На станке установлена автоматическая система смазки реек и направляющих. Оператору не потребуется постоянная смазка кареток и реек, достаточно заправить насосную станцию на длительное время.

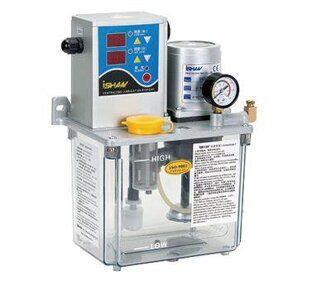

Насос автоматической смазки всех подвижных элементов и узлов станка

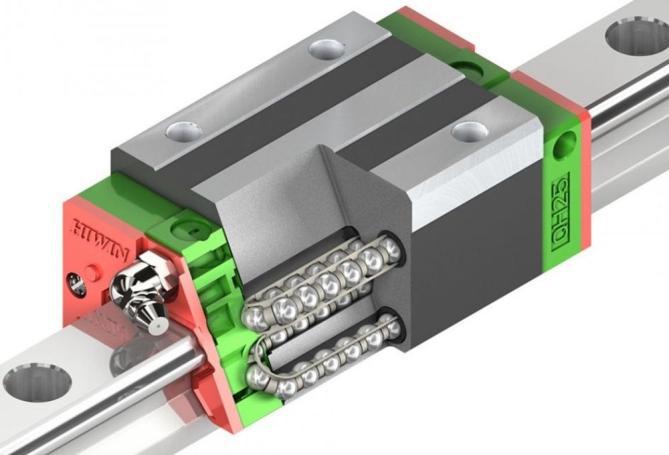

Линейные направляющие hiwin. Преимуществом профильной линейной направляющей является способность воспринимать высокие нагрузки во всех направлениях, не теряя высокую точность.

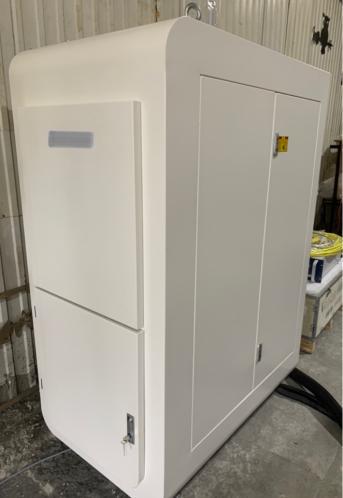

СТОЙКА с ЧПУ (Отдельный электрический шкаф)

Станок оснащен отдельно стоящей стойкой ЧПУ, такое решение позволяет с удобством провести техническое обслуживание электротехнических устройств станка, также в стойку устанавливается источник резки до 3квт. К сведению во многих станках производства Китай вся электрика находится внутри режущего стола станка, в закрытом коробе, это бюджетное решение для экономии проводов. Последствия такого решения таковы; через год эксплуатации, электроника часто отказывает из за пыли, грязи, повышенной вибрации.

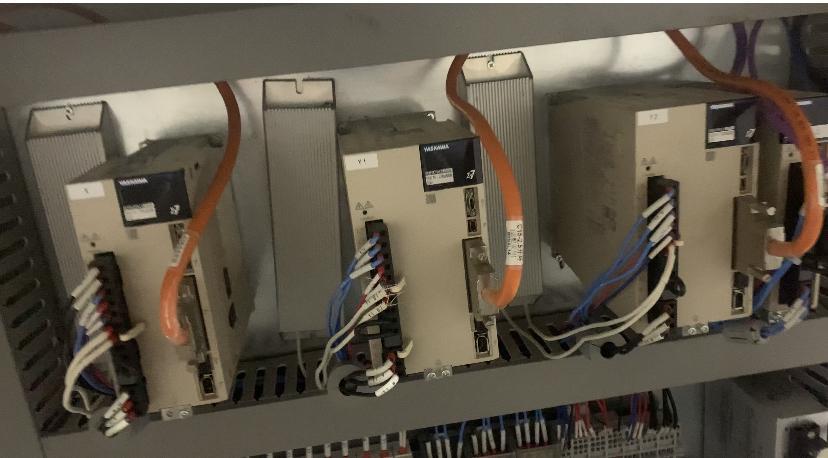

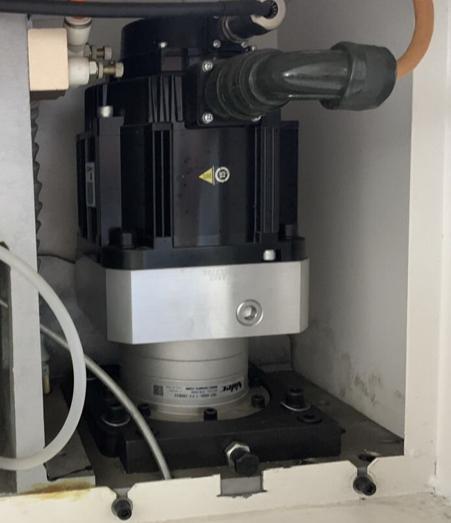

Сервомотры YASKAWA

Отличаются высоким ресурсом, просты в запуске, эксплуатации, техническом обслуживании. При небольших габаритных размерах они развивают повышенную мощность и скорость до 6 000 об/мин. При этом они экономно потребляют электроэнергию и защищены от перегрева. Производство Япония.

Система FSCUT2000

FSCUT2000S – это полнофункциональная система управления с открытым контуром, разработанная специально для промышленных металлорежущих станков. Простая и удобная, превосходные показатели производительности,

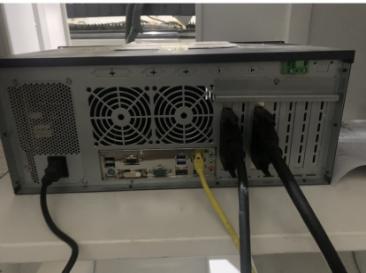

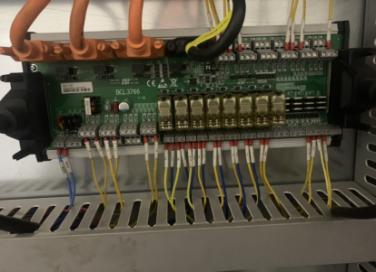

Промышленный мощный компьютер в связке с русскоязычным ЧПУ FSCUT2000S и платой BCL3766 выдает максимально высокие качества обработки данных и высоки скорости резки. Беспроводной пульт дублирует клавиатуру, удобен в работе.

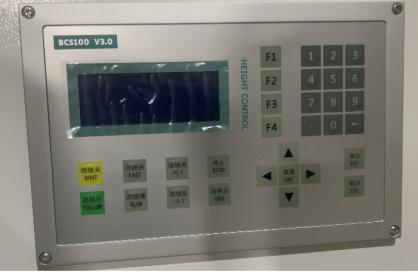

Блок BCS100 управления высотой лазерной головки над листом четко выдерживает заданную высоту над листом, быстро реагирует на препятствия во избежание столкновения и повреждения головки.

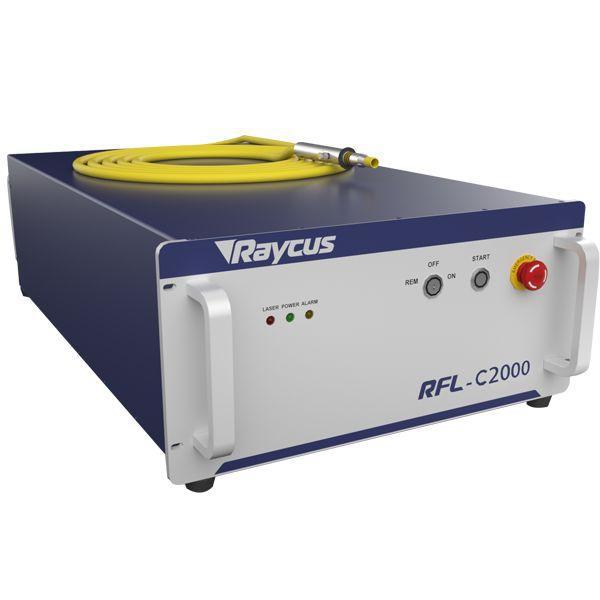

ИСТОЧНИК ЛАЗЕРА

Лазерные источники служат для генерации лазерного луча, далее при помощи оптоволоконного кабеля лазерный луч поступает на лазерную головку или другой инструмент для последующей коллимации и фокусировки при помощи линз, объективов, в точку на поверхности металла или другого материала для обработки.



ЧИЛЛЕР, охладитель-нагреватель охлаждающей жидкости

Чиллер — это агрегат-теплообменник для системы охлаждения лазерного станка. Чиллер осуществляет принудительное охлаждение жидкости, циркулирующей сквозь лазерную трубку (и соответственно, поглощающей избытки тепла, образующиеся при генерации лазерного излучения).

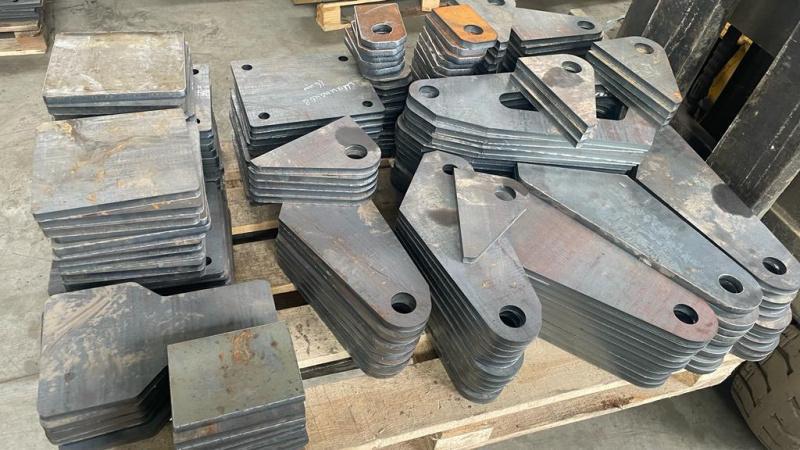

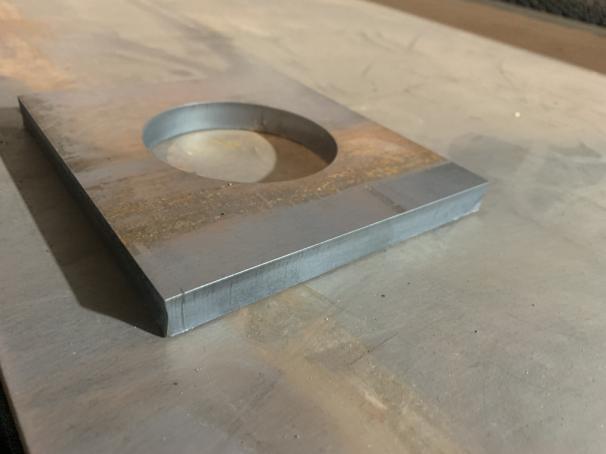

ЧТО МОЖНО РЕЗАТЬ НА СТАНКЕ

Лазерная резка — это процесс термического разделения. Лазерный луч попадает на поверхность материала и нагревает ее настолько сильно, что она плавится и полностью испаряется. Собственно, сам процесс резки начинается тогда, когда лазерный луч полностью выжигает материал в одной точке. Часто применяется там где нужно получить точные отверстия и края среза без конуса и окалины.

Возможно комплектации станка с труборезным узлом, Тогда можно резать листовой материал и трубу.

Расчет стоимости станка в зависимости от комплектации:

-LGR-3015
-1500Вт, рез до 12мм

-LGR-3015
-2000Вт, рез до 15мм

-LGR-3015 PRO -
3000Вт, рез до 20мм

-LGR-6015 PRO -
3000Вт, рез до 20мм

-LGR-6015 PRO -
4000Вт, рез до 22мм

-LGR-6015 PRO -
6000Вт, рез до 25мм



ИСТОЧНИКИ ЛАЗЕРА НА ВЫБОР

Reci Raycus IPG

Перед отгрузкой станка производится обучение и стажировка персонала заказчика.

Производитель оказывает техническую и информационную поддержку.

Срок изготовление станка не превышает 60-80 рабочих дней

ЦЕНА СНИЖЕНА !!!

Внимание! Окончательную стоимость рассчитываем на момент заключения договора, стоимость

ориентировочная и зависит от курса $

Тел; 8(908)-386-67-20 Рафаэль Равильевич.

Цена от: 3 200 000 р.
